LASS-mbed NXP LPC1768

• 參考資料

• 此文的程式碼
• mbed LPC1768
• LASS官方Github
• 哈爸研究資料(Hackpad)
• LJ的AnySense
• Jack 上傳至Gemtek LoRa 的 Code
• PMS3003
• Gemtek Low-Power WAN Module GL6509

• 硬體資料：mbed LPC1768 / PMS3003(G3) / DHT22(AM2302) / Grove LCD RGB Backlight / Gemtek Low-Power WAN Module GL6509

• 接線圖

1. PMS3003(G3)：電5V(PIN1) / GND(PIN2) / RX(PIN4)接至板上TX(PIN28) / TX(PIN5)接至板上RX(PIN27)
2. DHT22(AM2302)：電3.3V(PIN1) / GND(PIN4) / DATA(PIN2)接至板上PIN21並聯3.3V(提升電位)
3. Gemtek Low-Power WAN Module GL6509：電3.3V(PIN21) / GND(PIN23) / RX(PIN24)接至板上TX(PIN13) / TX(PIN25)接至板上RX(PIN14)
4. Grove LCD RGB Backlight：電5V(VCC) / GND / SDA接至板上SDA(PIN9) / SCL接至板上SCL(PIN10)

• 測試
  • 在Google Chrome上安裝MQTTLens
    • 訂閱
      • LASS MQTT Server：gpssensor.ddns.net
      • Topic：LASS/Test/PM25/LoRa/Gemtek
      • LASS MQTT範例資料：
        • |ver_format=3|FAKE_GPS=1|app=PM25|ver_app=0.1|device_id=0400050c|tick=0|date=2016-08-02|time=12:53:49|device=mbed|s_d0=8|s_d1=8|s_t0=30.2|s_h0=71.9|gps_lat=25.040833|gps_lon=121.614722|gps_fix=1|gps_num=15

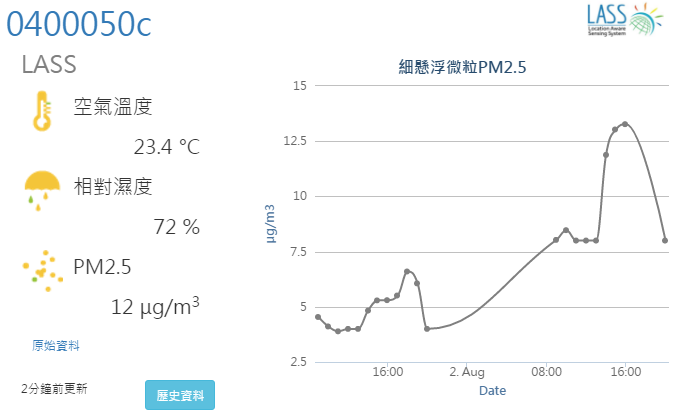

  • 觀看：http://g0vairmap.3203.info/map.html (尋找自己所輸入的經緯度即可找到)
  •
